製品案内

ガス開閉器

22kV開閉器・33kV開閉器をラインナップしております。
風力・太陽光発電などの再生可能エネルギーの配電系統で、区分開閉器としてご使用頂くケースも増えております。
開閉器の導入を検討される際は、ぜひ、お問い合わせください。

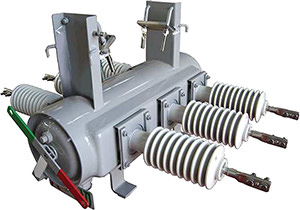

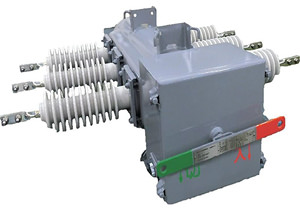

主な製品紹介

製品仕様

型式 LFG-22DHA0 LFG-22EHA0 LFG-35EHA0T
定格電圧 24kV 38kV
定格電流 400A 600A 630A
定格周波数 50/60Hz 50/60Hz
定格短時間耐電流 12.5kA(実効値) 12.5kA(実効値)
定格短絡投入電流 31.5kA(波高値) 32.5kA(波高値)
雷インパルス耐電圧 150kV 200kV
操作方法 手動操作
開閉性能 負荷 電流 400回 1000回
無電圧連続 3000回 3000回
外箱塗装色 灰色(マンセル N5.5)
概算質量 130kg 150kg
関連規格 JIS C 4605 IEC 60265-1, IEC 60694
納期 ご用命後 6ヶ月 ご用命後 8ヶ月
付属品 吊り金具/握り手/引き紐/絶縁カバー
  • 絶縁カバーは、22kVタイプはオプション品になります。

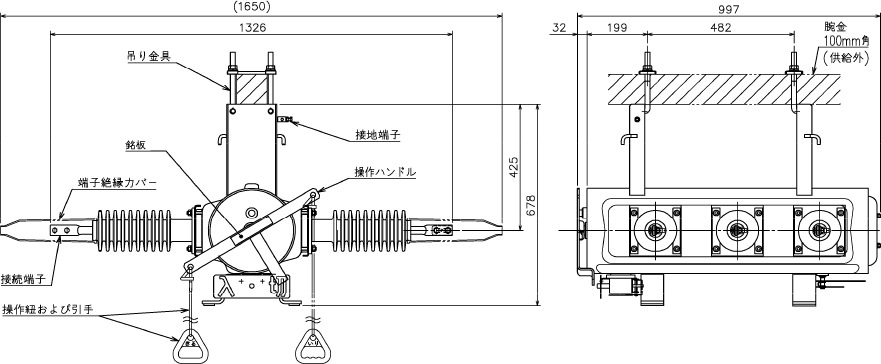

外形図(参考)

  • 22kVタイプの外形図です。 33kVタイプの外形図は別途になります。
  • 腕金は、100角をご用意ください。
