製品案内

ポリマーがいし

大幅軽量化により、作業効率向上に貢献します。

長幹がいしの本体を磁器からポリマー（シリコーン）へ変更することで、大幅な軽量化を実現しました。
ポリマーがいしは磁器碍子に比べ割れにくいため、作業中に破損させる心配がありません。作業体制、要員、作業時間の大幅な縮小・短縮化が期待できます。

ポリマー引留がいし

22kVポリマー引留がいし(耐塩用）

品番
PS2203
汚損区分
0.35mg/c㎡
注水耐電圧
50kV
雷ｲﾝﾊﾟﾙｽ耐電圧（注水）
145kV
引張耐荷重(1分間）
12.74kN異常なし
1分間引張破壊荷重
39.2kN
重量
2.8kg
図面pdfをダウンロード

33kVポリマー引留がいし（耐塩用）

品番
PS3303
汚損区分
0.35mg/c㎡
注水耐電圧
70kV
雷ｲﾝﾊﾟﾙｽ耐電圧（注水）
195kV
引張耐荷重(1分間）
12.74kN異常なし
1分間引張破壊荷重
39.2kN
重量
2.8kg
図面pdfをダウンロード

ポリマーLPがいし

22kVポリマーLPがいし（耐塩用）

品番
PLP223
汚損区分
0.35mg/c㎡
注水耐電圧
55kV
雷ｲﾝﾊﾟﾙｽ耐電圧（注水）
140kv
曲げ耐荷重(1分間）
2,900N異常なし
1分間曲げ破壊荷重
7,250N以上
重量
7.7kg
図面pdfをダウンロード

33kVポリマーLPがいし（一般用）

品番
PLP331
汚損区分
0.12mg/c㎡
注水耐電圧
75kV
雷ｲﾝﾊﾟﾙｽ耐電圧（注水）
185kV
曲げ耐荷重(1分間）
2,900N異常なし
1分間曲げ破壊荷重
7,250N以上
重量
7.7kg
図面pdfをダウンロード

33kVポリマーLPがいし（耐塩用）

品番
PLP333
汚損区分
0.35mg/c㎡
注水耐電圧
75kV
雷ｲﾝﾊﾟﾙｽ耐電圧（注水）
185kV
曲げ耐荷重(1分間）
2,900N異常なし
1分間曲げ破壊荷重
7,250N以上
重量
8.5kg
図面pdfをダウンロード

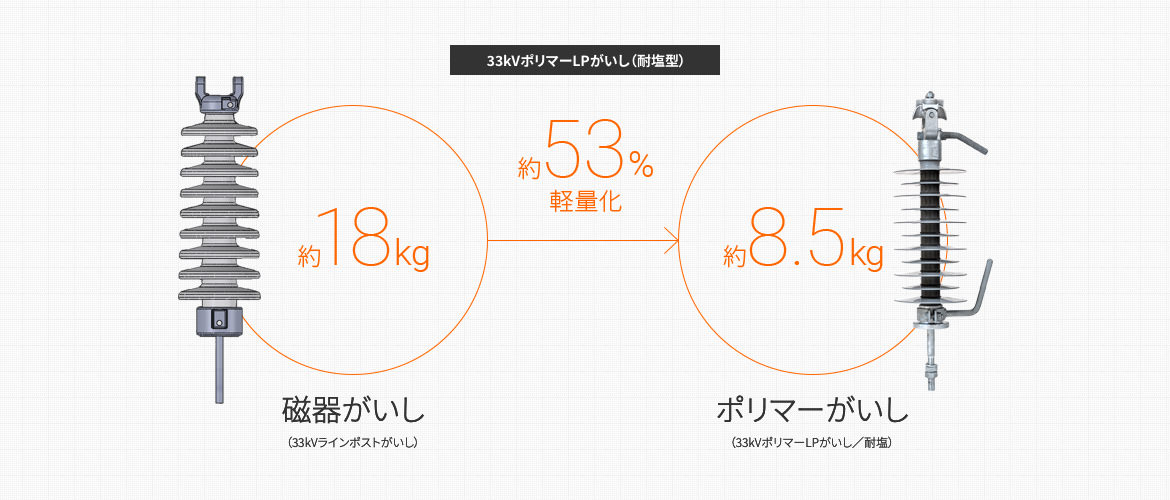

重量比較一覧

仕様 33kV引留 33kVLP 22kV引留 22kVLP
耐塩型 一般型 耐塩型 耐塩型 耐塩型
品番 PS3303 PLP331 PLP333 PS2203 PLP223
写真
重量 ポリマー 2.8kg 7.7kg 8.5kg 2.8kg 7.7kg
磁器 14.5kg 15.0kg 18.3kg 11.5kg 12.4kg
差 △11.7kg
(△81％）		 △7.3kg
(△49％）		 △9.8kg
(△53％）		 △8.7kg
(△76％）		 △4.7kg
(△38％）
下部金具ボルト直径 - M16(mm) M20(mm) - M16(mm)

製品詳細情報

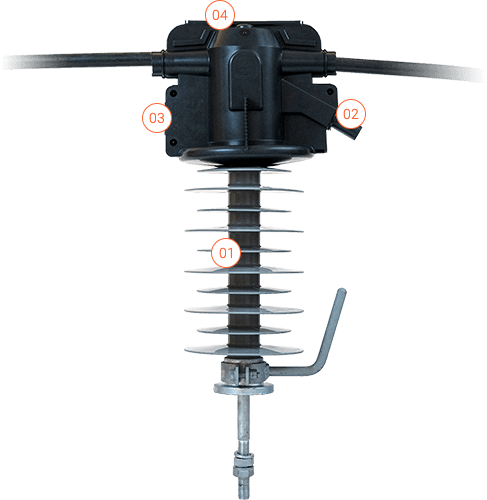

33kVポリマーLPがいし

OPEN
CLOSE
  • OPEN
  • CLOSE

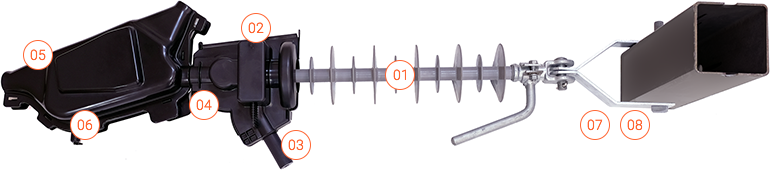

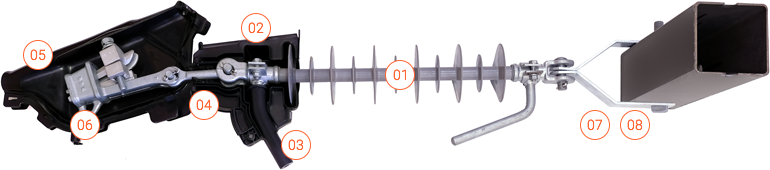

22kVポリマー引留がいし

OPEN CLOSE

ねじりストラップ対応品もございます。

  • OPEN
  • CLOSE

がいし付属品

関連部品

作業者の声

割れる心配がなく、安心して施工できる。

磁器がいしは、割れ物であることから、施工時に機材との接触等による破損に気を付ける必要があったが、ポリマーは割れる心配がないため、安心して施工を行うことが出来るようになり、精神的な負担も軽減した。

軽量化により、身体的な負担が減った。

がいしの運搬作業や柱上への引上げ作業は、がいしが重く、大変な重労働であったが、軽量化により劇的に作業が楽になり、身体的な負担が減った。かなりの作業効率化が図れると思う。

コンパクトにまとめられ、作業しやすい。

ポリマーがいしは磁器がいしに比べて笠部分が薄く、がいし同士を重ねてコンパクトにまとめることができることから、バケット車で高所作業する際も、バケット内の作業スペースに余裕を持たせることが出来るようになった。
